por que los coches de choque tienen una antena

Descripción detallada del mástil conductor (antena) de los coches de choque: principios, construcción y funcionamiento

I. Estructura física

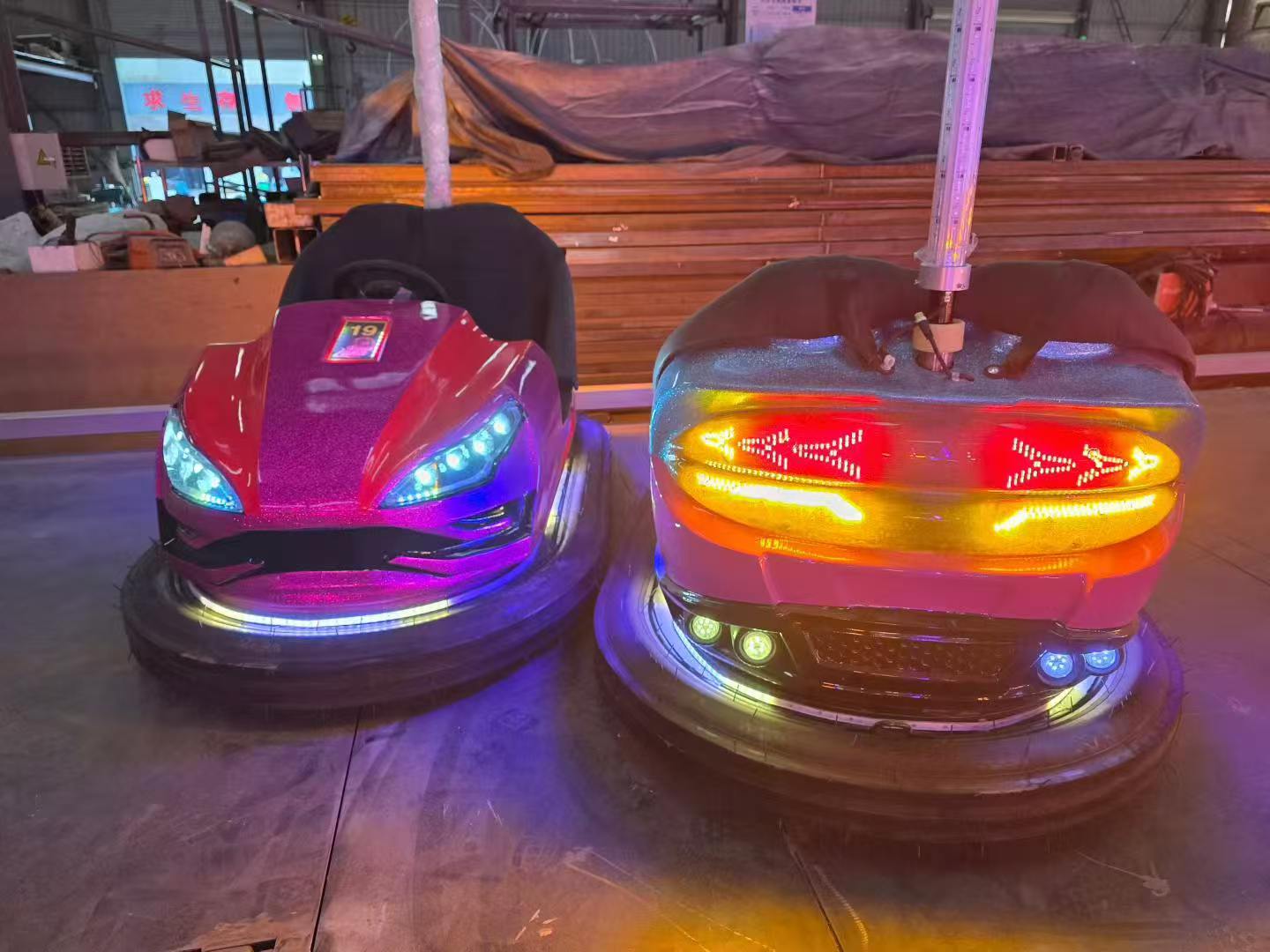

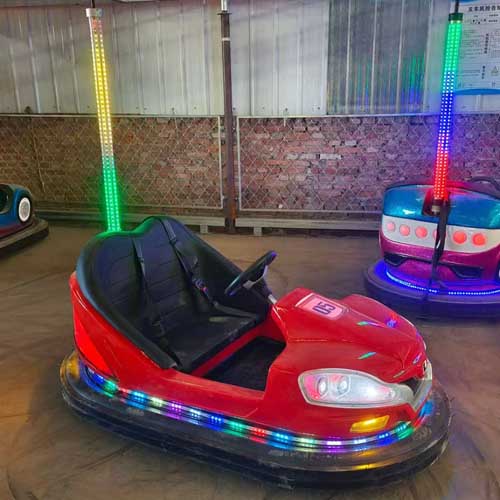

La "antena" que vemos se conoce formalmente como conjunto de captador de corriente o mástil conductor. Consta de tres secciones principales:

Soporte base: Atornillado al bastidor trasero del coche de choque, cuenta con una articulación giratoria universal que permite un ligero movimiento en todas las direcciones; esto garantiza que el mástil pueda inclinarse sin romperse ni fracturarse cuando el coche choca o se ladea.

Mástil de soporte principal: Fabricado en fibra de vidrio hueca o en tubo de acero de alta resistencia, es ligero pero robusto. Recupera automáticamente la posición vertical tras doblarse bajo presión, gracias a un muelle de compresión interno que empuja constantemente el contacto superior hacia arriba, asegurando que permanezca firmemente presionado contra la red eléctrica aérea.

Cabezal conductor superior (escobilla de carbón): Compuesto por un bloque de grafito resistente al desgaste y una base de cobre, es el componente conductor propiamente dicho. El grafito ofrece una excelente conductividad y resistencia al desgaste, evitando chispas o un deterioro rápido durante la fricción contra la rejilla metálica. La base de cobre se conecta a un grueso cable de cobre interno que conduce directamente al interruptor de control principal y al motor de tracción del vehículo.

II. Configuración del sistema de alimentación (circuito bipolar para coches de choque con red aérea)

Los coches de choque con red aérea utilizan un sistema de alimentación bipolar: el polo positivo se encuentra en el techo y el polo negativo en el suelo.

Electrodo superior: Rejilla metálica aérea

El techo de la instalación está cubierto por una rejilla de placas de acero galvanizado conectadas entre sí para formar un único polo de alimentación, energizado con el terminal positivo de la fuente de energía (típicamente un voltaje bajo y seguro, como 48 V).

Electrodo inferior: Suelo conductor

El suelo consta de placas de acero conductoras separadas por tiras de goma aislante. Estas placas están conectadas al terminal negativo de la fuente de energía, y el aislamiento de goma en los espacios intermedios evita cortocircuitos entre los polos positivo y negativo. Circuito eléctrico completo

Red aérea (positivo) → Escobilla de carbón superior → Cable de cobre interno en el mástil conductor → Interruptor de alimentación principal dentro del coche de choque → Controlador del acelerador (pedal) → Motor de tracción de CC → Chasis metálico y ruedas de goma conductora → Placa de acero conductora del suelo (negativo); Esto forma un circuito cerrado que alimenta el motor para impulsar las ruedas hacia adelante.

III. Propósito del diseño del mecanismo de resorte y junta universal (optimizado para colisiones)

Mantiene la alimentación eléctrica durante la inclinación por colisiones

Cuando dos coches chocan violentamente, la carrocería puede inclinarse o levantarse bruscamente; la junta universal permite que el poste conductor oscile con el movimiento de la carrocería. El resorte interno mantiene la escobilla de carbón firmemente presionada contra la rejilla superior —incluso con una inclinación de 45 grados—, asegurando que el coche no pierda energía.

Absorción de impactos y prevención de roturas

Si el poste se dobla debido a un impacto externo, el resorte absorbe la fuerza y regresa a su posición original una vez que cesa dicha fuerza, haciéndolo menos propenso a romperse en comparación con un poste rígido.

Se adapta a las variaciones de altura del recinto

Pueden existir ligeras diferencias de altura en la instalación de la rejilla superior; el resorte compensa automáticamente estas variaciones mediante expansión y contracción, manteniendo un contacto constante y firme.

IV. Causas de la formación de chispas

Durante el movimiento o las sacudidas de una colisión, la escobilla de carbón puede perder brevemente el contacto con la rejilla metálica superior. Al interrumpirse y restablecerse momentáneamente el circuito, el aire sufre una ruptura dieléctrica, generando pequeñas chispas eléctricas; se trata de un fenómeno físico normal. Los bloques de grafito se desgastan con el tiempo debido a la fricción y simplemente requieren una sustitución periódica.

V. Comparación de tres tipos de coches de choque y por qué algunos carecen de antena

Con poste conductor (antena) = Coches de choque con rejilla superior: Obtienen energía de la rejilla del techo; bajo costo, tiempo de funcionamiento ilimitado; uso común en grandes recintos de parques de atracciones cubiertos.

Sin antena, suelo de acero conductor de doble capa = Coches de choque con rejilla en el suelo: Los polos positivo y negativo están integrados en el suelo; las ruedas combinan materiales aislantes y conductores; obtienen energía directamente del suelo, eliminando la necesidad de una rejilla superior.

Sin antena, aptos para suelos de plástico estándar = Coches de choque a batería: Equipados con baterías integradas de plomo-ácido o litio; fuente de energía autónoma; no dependen del suministro eléctrico del recinto; uso común en plazas al aire libre y ferias. VI. Detalles del diseño de seguridad

El sistema de alimentación opera principalmente con corriente continua de baja tensión (36 V/48 V) —niveles muy inferiores al umbral de riesgo de descarga eléctrica peligrosa—, lo que garantiza la seguridad incluso en caso de contacto accidental con las barras conductoras o el suelo; además, la red de alimentación aérea está encerrada en una estructura protectora aislante.
